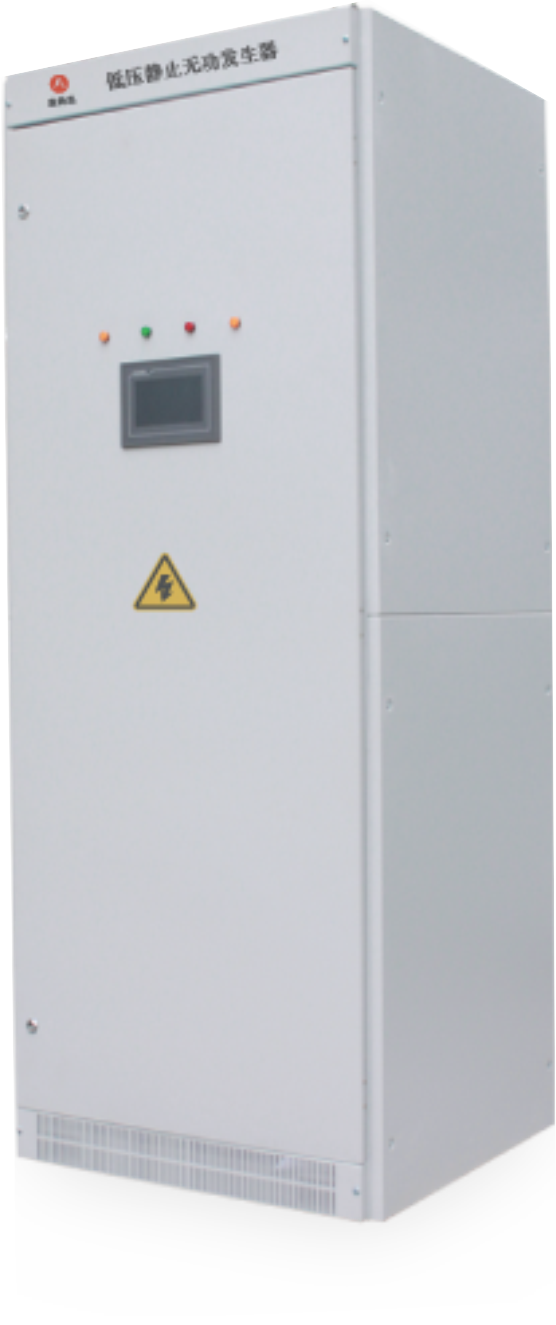

解决的问题＞
☀ 通过奥特迅低压svg装置补偿无功功率，可以提高电网的功率因数。
☀ 奥特迅低压svg装置提供无功功率补偿，以减少发、供电设备的设计容量，减少投资。
☀ 有效降低线损。提高功率因数后，线损率下降减少设计容量、减少投资，增加电网中有功功率的输送比例，以及降低线损都直接决定和影响着供电企业的经济效益。
工作原理＞
以无功补偿为主，兼顾谐波补偿功能。通过检测用户设备中的无功电流，通过其控制系统进行闭环运算，驱动pwm变流器的功率器件（igbt），从而使svg输出与用户设备中大小相等、方向相反的无功电流，从而对消用户设备产生的无功，达到无功补偿的目的。
低压电能质量治理装置包括两电平pwm变流器、三电平pwm变流器、两电平pwm变流器多重化等拓扑结构。两电平pwm变流器结构主要应用于380v、660v电压等级的较小额定电流的装置，也可以采用igbt并联结构的两电平pwm变流器实现较大额定电流输出；两电平pwm变流器多重化结构主要应用于380v、660v电压等级的较大额定电流的装置；三电平pwm变流器结构主要应用于1140v电网。
技术参数＞
|
输入电压
|
|
电网电压
|
三相交流，50hz±1hz，380v/660v/1140v
|
|
允许电压幅值波动范围
|
±15%
|
|
电压谐波畸变率
|
≤5%
|
|
性能
|
|
额定容量
|
380v：
100kvar/150kvar/200kvar/300kvar/400kvar/450kvar/500kvar
660v：
100kvar/200kvar/300kvar/400kvar/500kvar/600kvar/750kvar
|
|
补偿性能
|
以无功补偿为主，兼有谐波补偿功能。
额定感性无功到额定容性无功，连续调节；可选择性补偿5、7等次谐波，谐波补偿率≥80%；
|
|
功率因数
|
>0.95(补偿容量范围内)
|
|
输出谐波电压含量
|
<5%
|
|
输出谐波电流含量
|
<3%
|
|
过载能力
|
短时过负荷能力不低于1.5倍（2秒）
1.05倍额定容量连续运行，1.1倍1分钟
具有满功率限流功能
|
|
运行效率
|
≥97%
|
|
系统全响应时间
|
≤10ms
|
|
与其他设备配合使用
|
可多台svg并机使用，也可与无源电容补偿组（如传统电容柜、lc滤波柜）配合工作
|
|
控制
|
|
控制方式
|
瞬时电流检测技术
直流侧电压平衡控制技术
pwm电流跟踪控制技术
|
|
控制芯片
|
最先进的数字信号处理芯片dsp
现场可编程门阵列fpga
|
|
控制功能
|
谐波电流补偿、无功功率补偿等
|
|
控制电源
|
220vac
|
|
通讯协议
|
modbus，rs485
|
|
监控界面
|
显示：电网、负载、设备的电压、电流数据，设备的工作参数，设备的工作信息，设备的故障及警告状态等。
设定：补偿模式、控制参数、ct变比、并机数量等。
可根据用户需求定制
|
|
保护方式
|
电网过欠压、错缺相；设备输出过流、过热、直流侧过压、过载自动限流等
|
|
环境
|
|
安装场所
|
室内，无爆炸性或腐蚀性气体
|
|
环境温度
|
-15℃~45℃
|
|
环境湿度
|
<90%，无凝露
|
|
海拔高度
|
1000米以下（1000米以上需定制）
|
|
存储/运输温度
|
-40℃~70℃
|
|
电磁兼容性指标
|
符合gb/t7251-2005（gb/t7261-2000）包括衰减震荡波脉冲群干扰、静电放电干扰、辐射电磁场干扰、快速瞬变干扰、浪涌（冲击）干扰度、电压中断抗扰度、电磁发射试验等。
|
|
安全指标
|
ip20级或根据用户需求定制
|
|
防雷保护
|
40ka
|
规格型号＞
型号命名
产品选型＞
|
装置型号
|
交流输入电压（v）
|
电网频率
|
额定容量（kvar）
|
冷却方式
|
|
atcsvg3l0.4/100
|
380±15%
|
50±1
|
100
|
风冷
|
|
atcsvg3l0.4/150
|
380±15%
|
50±1
|
150
|
风冷
|
|
atcsvg3l0.4/200
|
380±15%
|
50±1
|
200
|
风冷
|
|
atcsvg3l0.4/300
|
380±15%
|
50±1
|
300
|
风冷
|
|
atcsvg3l0.4/400
|
380±15%
|
50±1
|
400
|
风冷
|
|
atcsvg3l0.4/450
|
380±15%
|
50±1
|
450
|
风冷
|
|
atcsvg3l0.4/500
|
380±15%
|
50±1
|
500
|
风冷
|
|
atcsvg3l0.66/100
|
660±15%
|
50±1
|
100
|
风冷
|
|
atcsvg3l0.66/200
|
660±15%
|
50±1
|
200
|
风冷
|
|
atcsvg3l0.66/300
|
660±15%
|
50±1
|
300
|
风冷
|
|
atcsvg3l0.66/400
|
660±15%
|
50±1
|
400
|
风冷
|
|
atcsvg3l0.66/500
|
660±15%
|
50±1
|
500
|
风冷
|
|
atcsvg3l0.66/600
|
660±15%
|
50±1
|
600
|
风冷
|
