产品概述＞

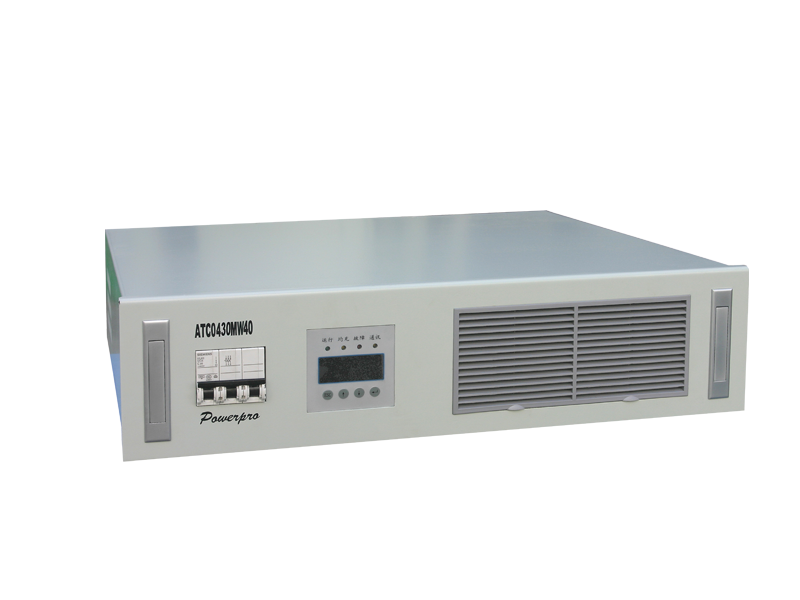

atc系列智能高频开关充电模块，是我公司专为电力直流系统开发、设计和生产的第三代大功率电源模块产品，采用了具有国际先进水平的软开关技术，结构紧凑体积小，内置cpu，具有高智能、高效率、高可靠等优点，各项性能指标达到并超过 dl/t459-2000标准，是电力直流操作电源的首选设备。
工作原理＞
◆ atc24md30ⅲ、atc24mb30ⅲ； atc48md20ⅲ、atc48md30ⅲ、atc48mb20ⅲ

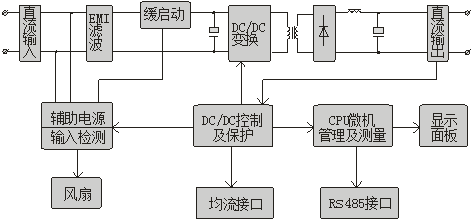

如上图所示，模块主要由输入电路、dc/dc变换及输出电路（含dc/dc控制保护电路）、cpu微机管理电路、辅助电源电路等5部分组成。
输入电路：输入电路包括输入滤波、缓启动、输入浪涌电流限制电路。输入滤波电路实现对输入电源作净化处理，滤除高频干扰、吸收瞬态冲击，具有较好的电磁兼容性；缓启动部分用作消除开机浪涌电流冲击。
dc/dc变换电路（含dc/dc控制保护电路）：后级dc/dc功率变换电路采用双管正激加无损吸收电路，电路简洁可靠，开关管无直通之危险，无损吸收减小了开关管关断时的电压应力，使输出端具有较小的电磁干扰。采用电流型控制芯片，具有快速的响应，对使用不当或负载故障造成的输出短路提供快速的保护。
输出电路：由高频隔离变压器、输出整流及滤波电路组成。
cpu微机管理电路：负责监测输出电压、电流及系统的工作状况，并将电源的输出电压、电流显示到前面板，实现故障判断及保护，协调管理模块的各项操作，并通过rs485接口跟系统通信，实现电源模块的高度智能化，具备“四遥”功能。
辅助电源电路：提供模块内部各个控制电路所需的电源。
◆atc230m10ⅲ、atc115m10ⅲ、atc115m20ⅲ、atc230m20ⅲ、atc230m25ⅲ、atc230m30ⅲ、atc115m30ⅲ、atc115m40ⅲ、atc115m50ⅲ、atc230m40ⅲ、atc115m50ⅲ、atc230mz10ⅲ、atc115mz10ⅲ、atc115mz20ⅲ

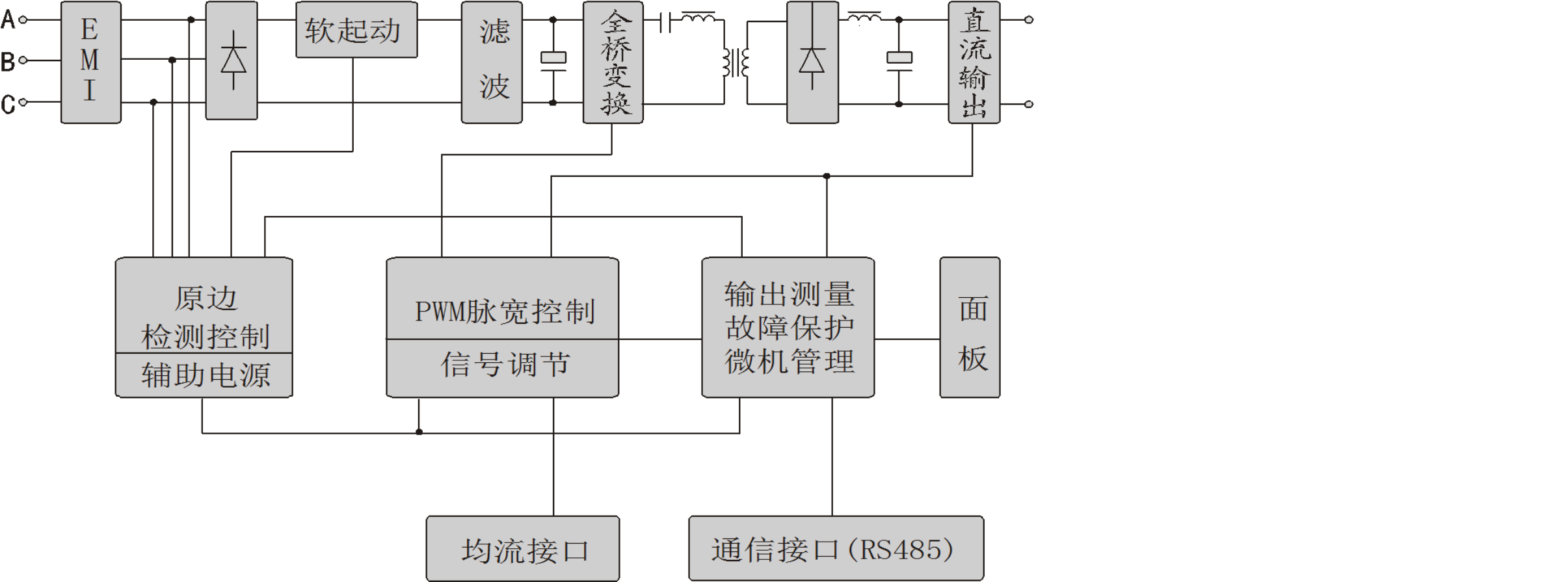

上图为电源模块的工作原理框图，原边检测控制电路监视交流输入电网的电压，实现输入过压、欠压、缺相保护功能及软启动的控制；辅助电源为整个模块的控制电路及监控电路提供工作电源；emi输入滤波电路实现对输入电源作净化处理，滤除高频干扰及吸收瞬态冲击；软启动部分用作消除开机浪涌电流；三相交流输入电源经输入三相整流、滤波变换成直流，全桥变换电路再将直流变换为高频交流，高频交流经主变压器隔离、全桥整流、滤波转换成稳定的直流输出；信号调节、pwm控制电路实现输出电压、电流的控制及调节，确保输出电源的稳定及可调整性；输出测量、故障保护及微机管理部分负责监测输出电压、电流及系统的工作状况，并将电源的输出电压、电流显示到前面板，实现故障判断及保护，协调管理模块的各项操作，并跟系统通信，实现电源模块的高度智能化。
功能特点＞
软开关技术
充电模块是我公司自行研制开发的第三代智能型高频开关充电模块，采用移相全桥零电压脉宽控制软开关技术，开关管为零电压、零电流开关，无电压电流过冲或尖峰，具有理想软开关特性。与硬开关相比，软开关充电模块的开关损耗降低了40%，给充电模块带来的最明显优点是：
① 整机效率提高，使在相同工作环境下充电模块的温升大幅降低。
② 由于无电压及电流过冲或尖峰，功率开关器件承受的电应力较小,功率开关器件的可靠性得到提高。
③ 由于电压变化率（dv/dt）及电流变化率(di/dt)的减小，使充电模块的电磁干扰明显降低，提高了电磁兼容性能。
智能化模块
充电模块内置 cpu，协调管理模块各项操作及保护，并以电气隔离的数字通信方式接受上位机的控制，其优点有：
① 设有光电隔离的数字通信接口具有电气隔离能力，可承受外界2000v电压冲击。
② 模块接受的指令是数字信号，只有在接到符合通信协议的指令时，才执行相应的操作，任何干扰导致的非法指令均不接收,不会引起模块误动作。
③ 模块故障时，故障模块自动退出，不影响系统正常运行。
④ 智能化模块能监测到集中监控器的工作，当集中监控器故障时，可以手动控制各个充电模块，实现电压、电流的设置。
⑤ 智能化模块的监控采用分散控制方式。
充电模块具有如下独立的功能：
1.稳定的直流输出
2.电压、电流设置功能
3.开关机控制功能
4.自主均流功能
5.可直接显示输出电压、电流及各种工作状态。
6.设有完善的过流、过压、短路保护及防雷措施。
7.采用smt表面贴片工艺，稳定性好。
8.95%以上的器件为进口原装。
