(1). 有源电力滤波器（apf）

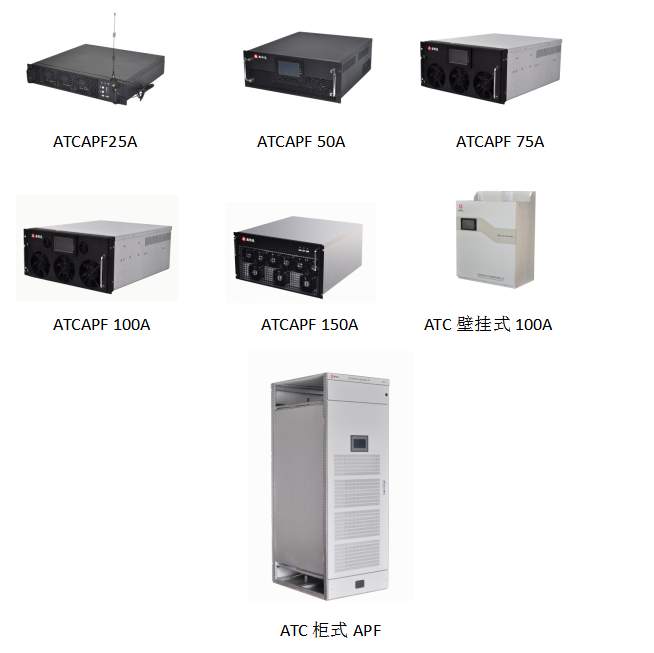

产品图片

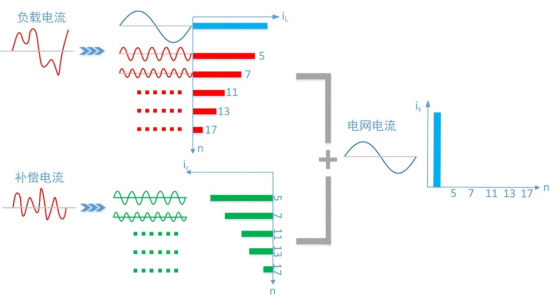

工作原理
有源滤波器通过外部电流互感器 ct，实时检测负载电流，dsp数字信号处理器对采集信号进行分解计算，提取出负载电流中的谐波成分，然后控制输出 pwm信号使igbt工作，从而控制逆变器产生一个和负载谐波幅值大小相等、方向相反的电流注入到电网中，补偿谐波电流，实现滤波功能。
产品特点：
◆多种补偿模式灵活配置
◆可补偿谐波、无功、三相不平衡，优先级可自由设置
◆瞬时响应时间＜50μs，完全响应时间＜5ms；
◆人性化人机交互界面，具备本地4.3英寸触摸屏监控，可通过界面实时观测系统的电能质量信息（电压、电流、功率因数等），也可进行本地启停操作。同时具备远 程通讯接口，可通过无线网络gprs或者手机app在远端实时监控、控制启停；
◆ 补偿过程全自动检测运行，发生故障时，设备自动切除，待故障恢复后，自动重新投入使用，无需任何人为干预；
◆ 模块化设计缩短供货周期且尺寸兼容性高，任何功率模块均可进行并联，并机组合自由灵活；
◆ 模块散热风机根据温度无极调速，随着输出容量、环温的变化，散热风机会自动调整风机转速，实现低噪音、低损耗。
技术参数：
名称 | 400v | 600v |

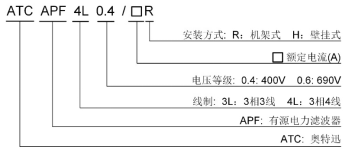

atcapf25a/50a/65a/75a/100a/150a | atcapf50a/75a |
系统参数 |
额定线电压 | 380v（-20%~20%） | 690v（-15%~15%） |
电网频率 | 50hz±5hz |
整机效率 | ≥97% |
供电系统结构 | 三相三线、三相四线 |
电路拓扑 | 三电平 |
性能指标 |
额定电流 | 25a、50a、65a、75a、100a、150a | 50a、75a |
补偿功能 | 谐波、无功、不平衡，优先级可配置 |
谐波补偿范围 | 2~50次任意次可选 |
无功补偿范围 | 从额定感性到额定容性连续可调(-1～1可调) |
补偿率 | ≥98% |
快速响应时间 | ＜50us |
响应时间 | ＜5ms |
保护功能 | 直流过压、输出过流、设备过热、电网过压、欠压保护等 |
噪声 | ＜56db | ＜65db |
结构参数 |
安装方式 | 机架式、壁挂式 | 机架式、壁挂式 |
尺寸:宽*深*高(mm) | 442*546*88、448*576*176、448*576*176、465*613*220、465*613*220、539*613*266 | 448*596*176、465*613*266 |
净重（kg） | 11.5、25、26、38、39、42 | 27、41 |
通讯监控功能 |
通讯接口 | rs485、can、gprs(选配)、wifi(选配) |
通讯协议 | modbus、can总线协议、tcp/udp协议 |

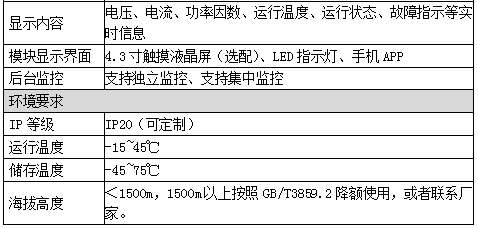

显示内容 | 电压、电流、功率因数、运行温度、运行状态、故障指示等实时信息 |
模块显示界面 | 4.3寸触摸液晶屏（选配）、led指示灯、手机app |
后台监控 | 支持独立监控、支持集中监控 |
环境要求 |
ip等级 | ip20（可定制） |
运行温度 | -15~45℃ |
储存温度 | -45~75℃ |
海拔高度 | ＜1500m，1500m以上按照gb/t3859.2降额使用，或者联系厂家。 |

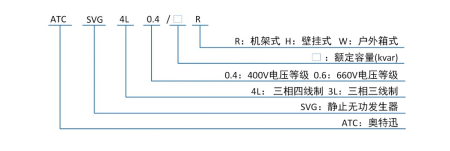

(2). 静止无功发生器（svg）

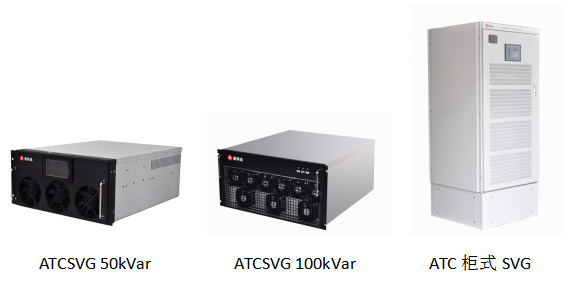

产品图片
工作原理
静止无功发生器以并联的方式接入电网，通过实时检测用户负载产生的无功电流成分，输出与其幅值相等且方向相反的无功电流，与用户负载产生的无功电流进行对消，从而达到补偿无功、提高功率因数的目的。
产品特点：
◆ 多种补偿模式灵活配置
◆无功补偿功率因数可达0.99以上，线性补偿
◆ 谐波补偿（13次以下谐波）
◆无功、谐波混合补偿，优先级可设置
◆ 瞬时响应时间＜50μs，完全响应时间＜5ms；
◆人性化人机交互界面，具备本地4.3英寸触摸屏监控，可通过界面实时观测系统的电能质量信息（电压、电流、功率因数等），也可进行本地启停操作。同时具备远 程通讯接口，可通过无线网络gprs在远端实时监控、控制启停，也可通过手机app监控、控制启停；
◆补偿过程全自动检测运行，发生故障时，设备自动切除，待故障恢复后，自动重新投入使用，无需任何人为干预；
◆模块化设计缩短供货周期且尺寸兼容性高，任何功率模块均可进行并联，并机组合自由灵活，400v系统下最大并机容量高达500kvar；
◆ 组合方式灵活多样，可模块并机组柜、可壁挂、可与tsc混合使用；
◆模块散热风机根据温度无极调速，随着输出容量、环温的变化，散热风机会自动调整风机转速，实现低噪音、低损耗。

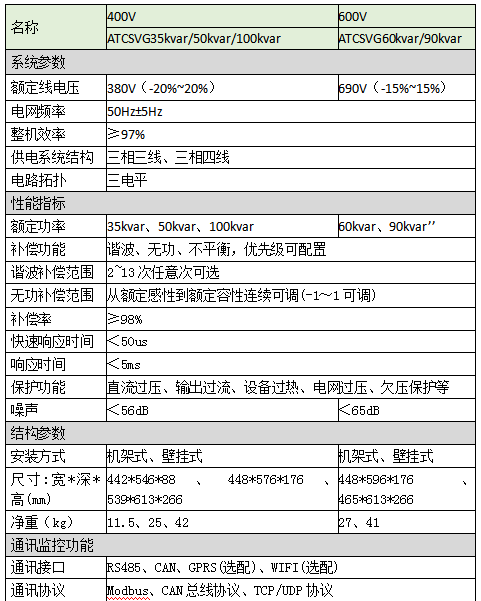

技术参数：
(3). 配电台区电能质量综合治理装置

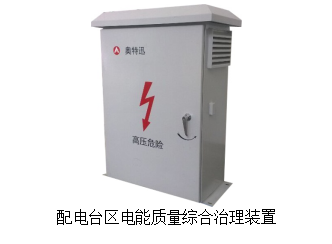

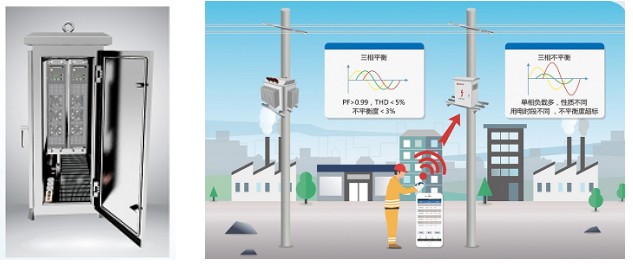

产品图片：
工作原理：

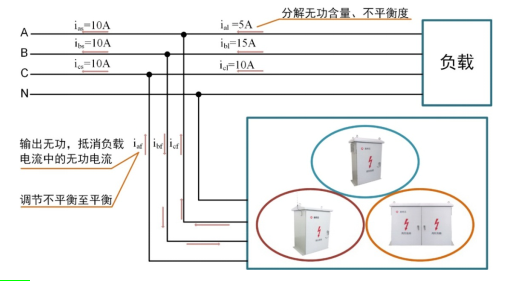

装置通过外接电流互感器（ct）实时检测系统负载电流，并将系统电流信息发送给内部控制器，控制器根据电流信息判断系统是否处于不平衡状态，当检测到系统处于不平衡状态后，控制器会对电流信息进行详细的正序、负序、零序分析，计算出达到平衡状态时各相所需转换的电流值，然后输出脉冲信号，驱动igbt动作，将不平衡电流从电流大的相转移到电流小的相，最后达到三相平衡状态。
产品特点：
◆ 三倍中线电流补偿；
◆ 谐波治理、无功补偿、治理不平衡，多种补偿功能可自由灵活选择、配置；
◆ 插拔式免调试模块，无需断电，直接插拔，方便维护与扩容；
◆ 高功率密度紧凑华设计，使模块更轻巧，更有利于安装维护；
◆ 散热采用超低噪音风机并进行调速控制；
◆ 远端智能监控，设备配置智能wifi模块，可直接通过手机遥控、遥测，可选配远端gprs后台监控

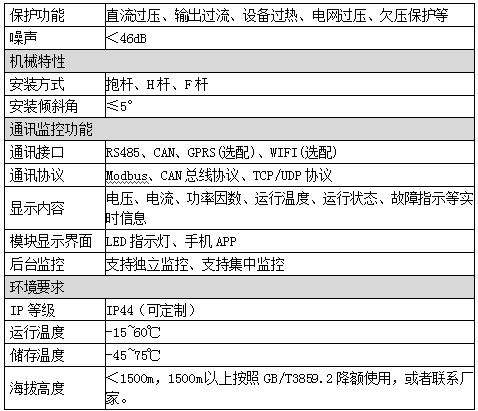

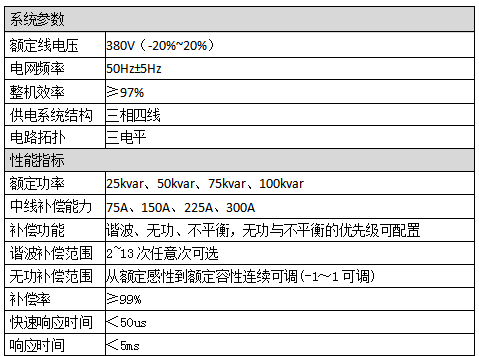

技术参数：
(4). 智慧型动态补偿装置（asvgt）
产品图片：
工作原理：

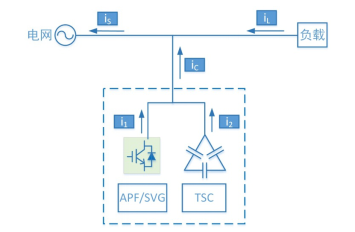

智慧型动态补偿装置是将有源模块apf/svg和无源模块tsc完美组合，实现无死角的连续补偿。tsc进行有级投切补偿，apf/svg模块进行盲点覆盖，实现无级投切和连续补偿。

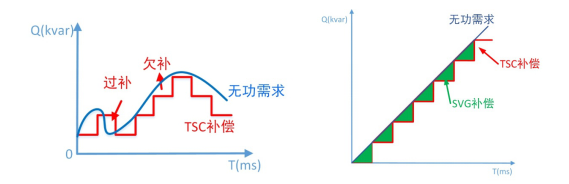

传统的tsc补偿为有级补偿，不能实现连续补偿，如图所示：
有源补偿器与tsc补偿混合后，tsc进行有级投切补偿，apf/svg模块进行盲点覆盖，可实现近似等效无级投切，但该方式不能实现全功率下功率因数±1之间的调节。
产品特点：
◆ 补偿效果较tsc补偿连续效果更好；
◆ asvgt有svg有源模块，所以可以实现谐波、无功，三相不平衡多功能补偿；
◆响应时间较tsc快，asvgt 中的 svg 体现出电力电子开关的优势，传统的 svc 中，晶闸管仅为快速开关作用，无法体现出“高频快速投切”价值；
◆ 人性化人机交互界面，具备本地6英寸触摸屏监控，可通过界面实时观测系统的电能质量信息（电压、电流、功率因数等）、有源补偿的输出电流信息、无源的投 切信息，也可进行本地启停操作。同时具备远程通讯接口，可通过无线网络gprs在远端实时监控、控制启停，也可通过手机app监控、控制启停；
◆ 补偿过程全自动检测运行，发生故障时，设备自动切除，待故障恢复后，自动重新投入使用，无需任何人为干预；
◆有源模块出现故障且不可恢复后，无源tsc可采用手动控制方式继续工作；
◆模块散热风机根据温度无极调速，随着输出容量、环温的变化，散热风机会自动调整风机转速，实现低噪音、低损耗。

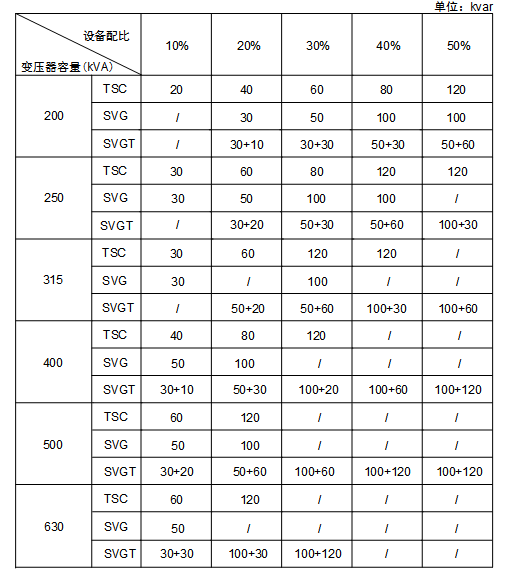

技术参数：
(5). 中线安防保护器（snp）
中线安防保护器以并联的方式接入配电箱内，通过实时检测系统中的零序电流分量，再通过控制器发出pwm脉冲驱动igbt工作，产生系统所需补偿的零序电流注入到配电系统中，从而消除中线电流，消除火灾隐患，为配电系统的消防安全保驾护航。装置抗干扰性强，噪音极低，体积小、功率密度高，可智能远程控制，并联接入配电系统，具有高稳定性和易维护性。
