专利产品:矩阵式柔性充电堆
基本信息

 产品定义


       将电动汽车充电站全部或部分充电模块集中在一起形成功率池,并进行集中监控及调度,按充电过程中电动汽车实际需求功率动态自动匹配最优的充电模块数量,同时为多辆电动汽车快速充电的高度集成化系统。




产品概述



        以“兼容现在、达济未来”为原则,奥特迅于2014推出了第二代充电设备——矩阵式柔性充电堆(发明专利号:zl201510124712.9 )。

       此技术实现了功率共享、按需分配,既可以满足大小充电功率长期共存的现状,也可以适应未来大功率充电技术的发展,大幅提升了充电功率及设备的利用率具有极大的经济效益和社会效益。



       奥特迅矩阵式柔性充电堆已于2015年通过国家级产品鉴定,鉴定委员会认为,该产品填补了国内空白,总体技术达到国内领先水平。2017年12月1日,深圳市地方标准《电动汽车柔性充电堆技术要求》发布实施。




主要技术


功率融合 动态分配


柔性充电控制技术


宽范围输出技术


高度集成设计及工艺


有源功率因数校正技术


全数字化控制技术


全面监控 多充保护技术


大数据分析 专家诊断技术




产品优势


兼容现在 达济未来

兼容现在:

满足所有车型、不同功率的充电需求,为任一终端所连接的电动汽车动态匹配其所需的充电功率;

达济未来:

未来可满足电动汽车大功率快速充电的需求,避免了设备升级改造或充电站重新建造所产生的重复投入。



智能调度

采用公司第iv代全数字化智能充电模块,具有高功率、高功率密度、高功率因数、高效率、低谐波、智能化程度高等突出优点,尤其适用于电动汽车大功率充电。



矩阵控制

矩阵式柔性充电堆是基于功率单元矩阵控制,以全数字化智能充电模块为核心建成的集中式充电站设施。



柔性充电

根据充电车辆bms所发出的充电需求,动态分配充电功率,从而提高充电设备的使用率。



高度集成

集功率变换、动态功率分配、站级监控、有序充电管理、新能源发电及储能系统接入、冷却控制、综合布线于一体的高度集成系统。



平滑扩展

随着电池充电倍率的提升,充电功率需求的增大,可扩充相应充电模块以满足充电的需求。



快速部署

矩阵式柔性充电堆具有集中化、预装式的特点,可大量节省现场安装调试时间,缩短建设工期。



节能高效

采用高效模块,效率达到95%以上,并且可以工作在最佳的负载率区间。





















应用范围



社会公共充电站、公交充电站、专车充电站、混合充电站







充电堆适用车型



自动兼容不同通讯协议版本,适用于现在及未来各种类型电动汽车。

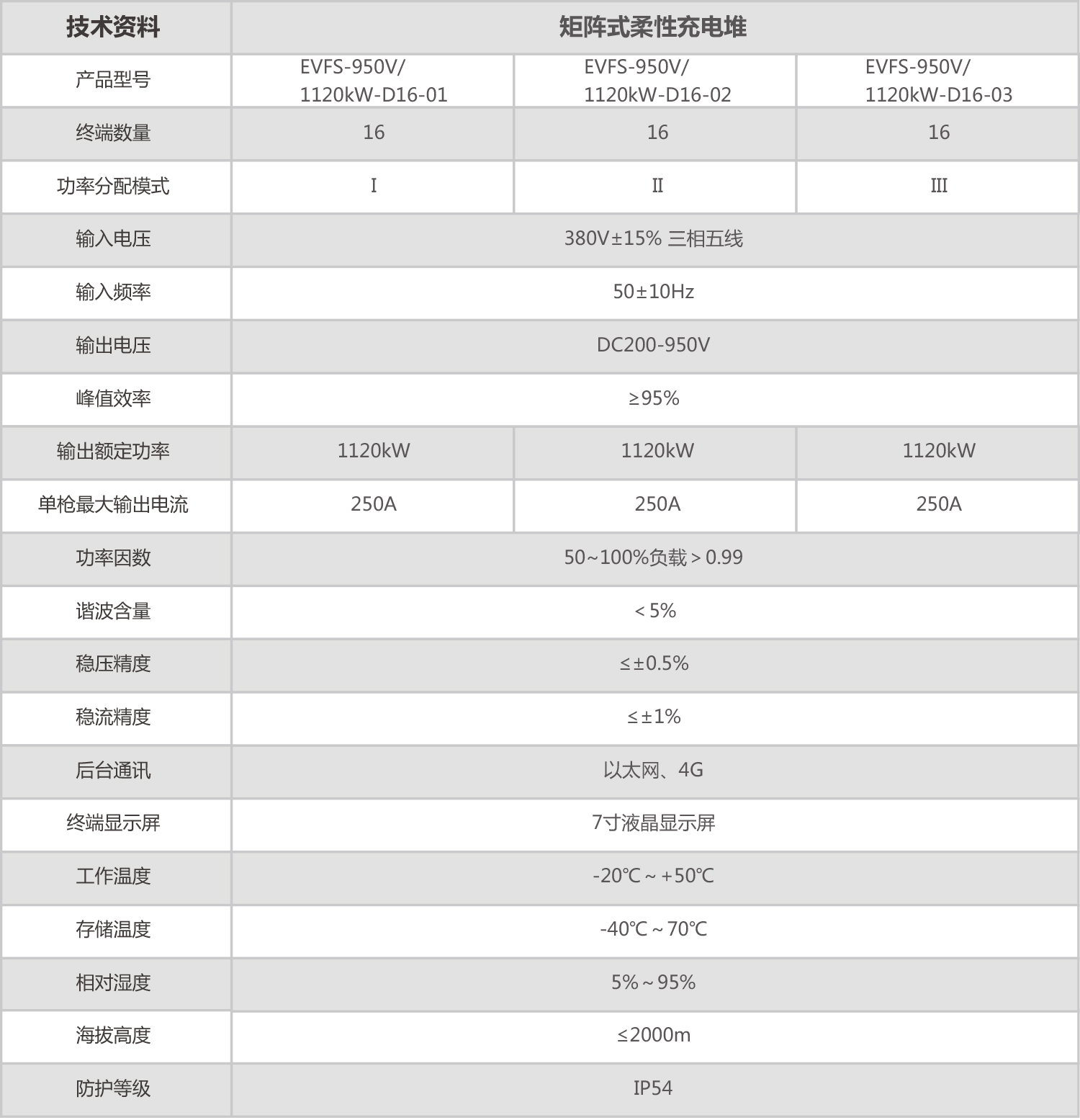

技术参数



专利产品:矩阵式柔性充电堆


执行标准


专利产品:矩阵式柔性充电堆




系列产品





     矩阵式柔性充电堆

充电终端

【200*200*1256(宽*深*高)】


矩阵式柔性充电堆

户外型充电堆(集装箱型)

5000*1838*2591mm(宽*深*高)】





部分应用案例



矩阵式柔性充电堆

矩阵式柔性充电堆

矩阵式柔性充电堆

矩阵式柔性充电堆

矩阵式柔性充电堆

矩阵式柔性充电堆

矩阵式柔性充电堆

矩阵式柔性充电堆

矩阵式柔性充电堆

矩阵式柔性充电堆
